高效提升机-GTD、GTH高效斗式提升机产品外形示意图料斗参数表

文章作者：奥创机械发布时间：2020/5/12 15:48:29浏览次数：

GTD、GTH高效斗式提升机产品概述：
金彩汇又称为高强度环链斗式提升机，本系列斗式提升机为环链式传动，是继TD型、TH型高效斗式提升机在各行业得到广泛应用之后，我厂根据国内广大市场的需求，在保持TD型TH型提升机原先的各项优点和先进性能的基础上，引进开发生产出了新一代GTD型、GTH型高效斗式提升机。该机型是一个集技术先进性、产品经济性、使用检修可靠性于一体的新产品，已经投入市场，并达到用户好评，欢迎大家比较选用。

GTD型为胶带式斗式提升机

GTD、GTH高效斗式提升机特点与用途：
1、GTD与GTH型具有输送量大、提升高度高、运行平稳、使用寿命长等特点。适用较干的散状物料垂直输送，高效斗式提升机可广泛地应用于建材、化工、煤炭、电力、港口运输等行业的物料运输系统。
2、GTD型为胶带式、以EP输送带和钢丝绳芯胶带为牵引件。GTH型为环链式，以高强度环链为牵引件，该链条按GB/T12718－91《矿用高强度圆环链》制造。
本设备有两种料斗。
bd和dh型，这是一种深型斗，一般适用于输送干燥、松散、易于抛出、流动性好的物料，如水泥、煤块、碎石、粮食等物料。
ad和ah型是一种比深斗浅的斗，它适用于流动性差一些。稍有湿的物料，如砂、煤、化工原料等。
3、本机的头尾部及中部机壳作了密封处理，物料及粉尘极少外溢，极少造成环境污染。
4、本机为混合或重力卸料，掏取式喂料。
5、GTH型上轮为组装式链轮、轮缘用高强度钢螺栓联在轮体上，在链轮磨损后，只需要换轮缘，维修方便，节省原材料，降低维修费用。下轮改为凸缘轮，彻底改变了原双链轮成本高，易脱链的缺陷。
6、GTD型上轮采用斜边光轮、该轮具有自定心的作用，可避免输送带跑偏。
7、本机型在下部设有料位器和速度控制器，用户可根据需要造取，以达到电自动控制的目的。
8、本机涨紧装置有两种，对于提升高度不大于25m高的机型，一般选用丝杆涨紧，对于提升高度大于25m的机型，选用重力涨紧，特殊要求，用户订货时请说明。

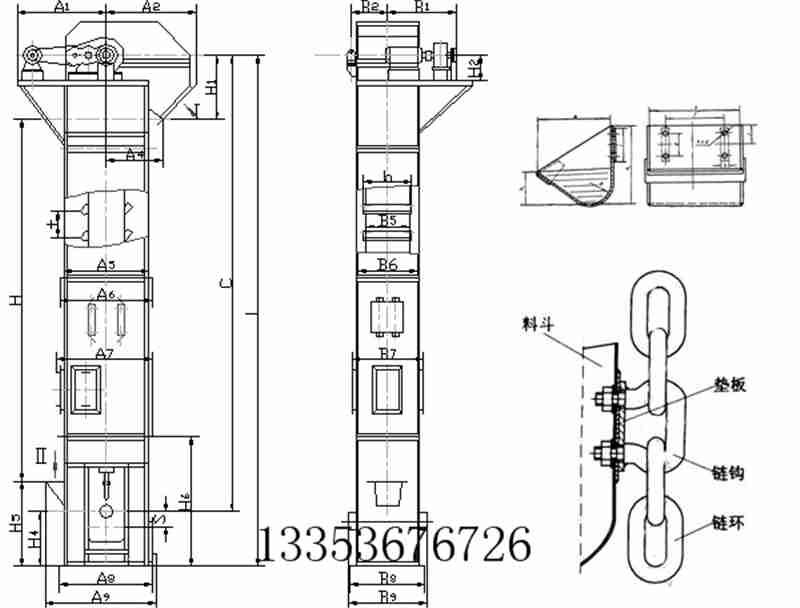

GTD、GTH高效斗式提升机产品外形示意图：

高效提升机-GTD、GTH高效斗式提升机产品外形示意图料斗参数表

金彩汇 GTD、GTH高效斗式提升机输送能力：

高效提升机-GTD、GTH高效斗式提升机产品外形示意图料斗参数表

GTD型斗式提升机配ad型斗输送能力表：

斗宽mm		160	200	金彩汇 250	315	400	500	630	金彩汇 800	1000	金彩汇 1250	金彩汇 1600
料斗容积（L）		2.6	金彩汇 4.1	6.5	金彩汇 10	16	25	40	金彩汇 61	金彩汇 102	金彩汇 161	金彩汇 255
金彩汇输送量m3/h	金彩汇 φ=100%	45	60	95	135	210	金彩汇 290	金彩汇 460	655	1050	1500	金彩汇 2080
金彩汇输送量m3/h	φ=75%	34	45	71	101	158	218	345	491	788	金彩汇 1125	1560
金彩汇 *大提升高度m		金彩汇 70	70	70	金彩汇 70	70	70	70	70	70	金彩汇 70	70

金彩汇 GTD型斗式提升机配bd型斗输送能力表：

金彩汇斗宽mm		金彩汇 160	200	金彩汇 250	金彩汇 315	400	金彩汇 500	630	800	1000	1250	1600
金彩汇料斗容积（L）		1.9	金彩汇 2.9	4.6	金彩汇 7.4	金彩汇 12	金彩汇 19	29	47	金彩汇 74	117	金彩汇 184
输送量m3/h	φ=100%	金彩汇 32	42	金彩汇 70	100	155	金彩汇 220	金彩汇 335	金彩汇 480	760	金彩汇 1090	1500
输送量m3/h	φ=75%	24	32	金彩汇 53	75	116	165	金彩汇 251	360	570	金彩汇 818	金彩汇 1125
金彩汇 *大提升高度m		金彩汇 80	80	80	80	80	80	金彩汇 80	80	80	80	80

金彩汇 GTD型斗式提升机配ah型斗输送能力表：

金彩汇斗宽mm		160	金彩汇 200	金彩汇 250	315	400	金彩汇 500	金彩汇 630	800	1000	1250	1600
金彩汇料斗容积（L）		金彩汇 2.6	金彩汇 4.1	金彩汇 6.5	10	金彩汇 16	金彩汇 25	金彩汇 40	64	102	161	金彩汇 255
金彩汇输送量m3/h	φ=100%	30	47	65	金彩汇 100	145	金彩汇 205	350	475	720	1135	1800
金彩汇输送量m3/h	金彩汇 φ=75%	23	35	49	75	金彩汇 110	154	金彩汇 262	金彩汇 356	540	851	1350
金彩汇 *大提升高度m		60	60	60	金彩汇 60	金彩汇 60	60	金彩汇 60	55	55	金彩汇 40	金彩汇 40

GTD型斗式提升机配bh型斗输送能力表：

金彩汇斗宽mm		160	200	金彩汇 250	315	金彩汇 400	500	630	金彩汇 800	1000	1250	金彩汇 1600
料斗容积（L）		金彩汇 1.6	2.9	4.6	金彩汇 7.4	金彩汇 12	19	29	金彩汇 47	74	117	金彩汇 184
金彩汇输送量m3/h	金彩汇 φ=100%	金彩汇 21	33	45	金彩汇 75	金彩汇 110	155	255	345	520	825	1300
金彩汇输送量m3/h	金彩汇 φ=75%	金彩汇 16	25	金彩汇 34	56	82	金彩汇 116	金彩汇 190	金彩汇 259	390	618	金彩汇 975
金彩汇 *大提升高度m		75	75	金彩汇 75	75	金彩汇 75	金彩汇 75	75	金彩汇 70	70	55	55

注：表中料斗容积为盛水溶积，物料容重为r=1t/m3*大提升高度指提升机的轴距C

提升机厂家提示：请通过正规渠道购买奥创输送机，以保障您的合法权益！
订购网址请登录金彩汇有限公司官方网站： ybhlnj.com 24小时服务热线：13353676726
