驰张沸腾筛是如何让筛网实现驰张效果的？

时间：2021/11/10 11:20:07

湿土矿弛张沸腾筛工作原理：
湿土矿弛张沸腾筛是双质量振动系统，采用聚氨酚橡胶筛面，支承筛面的任意两根相邻横梁都分别属于两个振动质体，其中一个质体是筛箱，另一个质体是配重。在工作时，筛网交替地拉紧和松弛，使物料产生前进弹跳运动，可避免物料黏附筛网并堵塞筛孔。当两质体相差二相位振动时，任意两根相邻横梁时而靠近，时而远离，弹性筛面也相应时而松弛，时而张紧，即筛面随筛箱作牵连运动的同时，还相对筛箱作相对运动。这种弛张运动不仅使筛孔不断产生变形，而且大大增加了筛面的振动强度，从而有效地克服了筛孔堵塞现象，显著提高了筛机处理能力。但是因筛箱的振动强度并不大，故机械强度容易保证，但筛面的振动强度较大且反复变形，故筛面寿命较低。

湿土矿弛张沸腾筛特点：
1、低噪音，设计隔振效果好。
2、使用电机功率小。
3、筛分效率高。
4、激振强度大。
5、侧板电机安装位置小，功率强。
6、高弹性聚氨酯筛板，弹性好，拉伸力强，耐磨，使用寿命长。

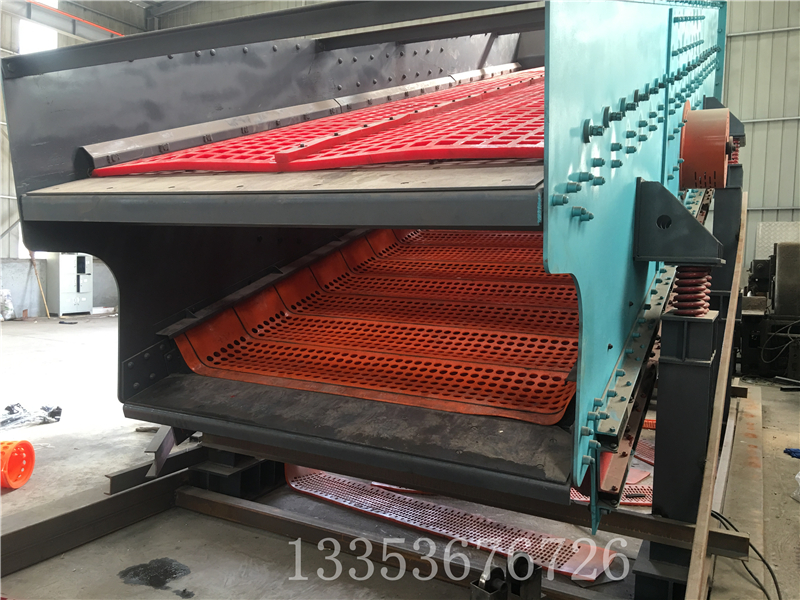

湿土矿弛张沸腾筛1

驰张沸腾筛是如何让筛网实现驰张效果的？湿土矿弛张沸腾筛运动轨迹：
湿土矿弛张沸腾筛主要是通过一紧一松的运动实现对物料的筛分效果。湿土矿弛张沸腾筛主体筛框是传统圆振动筛，利用偏心块为筛体提供激振力，使筛体产生圆运动方式。。高弹性聚氨酯筛板被安装在固定横梁（与筛体相连）和活动横梁上（与活动梁平衡梁相连），由于筛体和活动梁固定梁的交错运动带动筛板拉紧-松弛，形成张紧运动。剪切橡胶弹簧和导向板簧将激振力传递给浮动固定梁，使活动梁固定梁做直线运动。
湿土矿弛张沸腾筛图纸

湿土矿弛张沸腾筛结构组成：
侧板、活动梁、固定梁、剪切簧、筛网、激振电机、电器控制柜、激振块、进料口、出料口、橡胶弹簧、支腿、筛机盖。
1.侧板：侧板是整个主箱体的框架的基础。
2.活动梁：活动梁是决定筛网是否可以张紧的关键。
3.固定梁：固定梁是整个筛箱的全部支撑。
4.剪切簧：剪切簧是筛网是否可以达到张紧弹跳的关键。
5.筛网：筛网是整个筛机是否可以达到筛分目数的关键。
6.激振电机：激振电机是整个筛机的动力来源。
7.电器控制柜：电器控制柜是来控制筛机的激振力频率大小。
8.激振块：激振块是与电机向匹配的振动块。
9.进料口：进料口是物料进入设备内筛分（进料口形式可以定制）
10.出料口：出料口是物料成品出料的位置(进料口形式可以定制)
11.橡胶弹簧：弹簧是在支腿与箱体之间主要的连接与振动的关键位置。
12.支腿：支腿是筛机的的平衡支撑与角度调节和振动弹簧连接筛机的关键支撑。
13.筛机盖：筛机盖是可以起到一个全密封的效果。

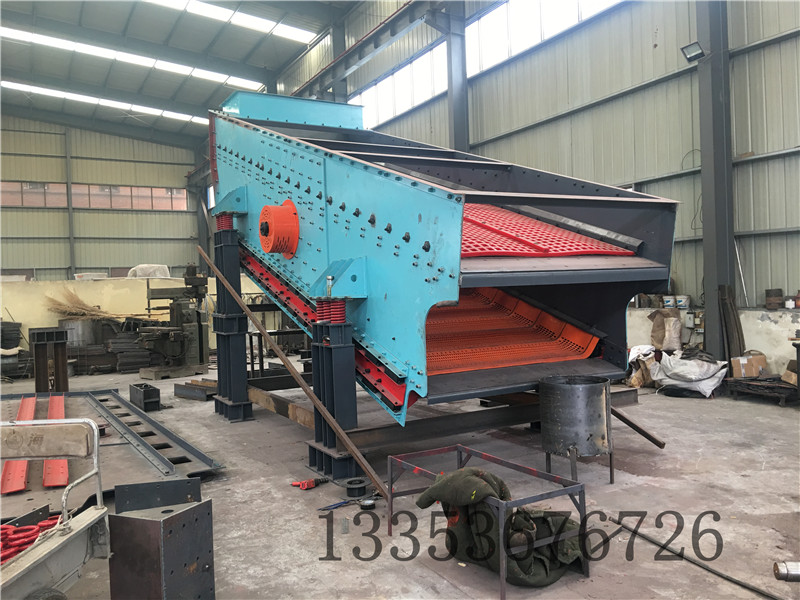

湿土矿弛张沸腾筛7

湿土矿弛张沸腾筛与方形摇摆筛有哪些优点：
1. 湿土矿弛张沸腾筛电机功率相比方形摇摆筛功率要小一倍而且振幅要比方摇大三分之一。
2. 跳跃筛基本上不会出现堵网，因为跳跃筛网使用的材料是高强度拉伸和耐磨型的筛网，而且跳跃筛一直在往复的张紧使得筛网在一直抖动。而方摇使用的原理是来回摇晃并没有可能把已经堵到筛网里面的细颗粒抖出来的可能。
3. 方型摇摆筛与跳跃筛同型号的处理量要比方型摇摆筛的的处理大三分之一。
4. 跟换筛网的方式也要比方形摇摆筛的简单，跳跃筛使用的筛网是一块一块的只需要跟换破损的哪一块就可以不想方形摇摆筛需要跟换整张筛板。
