金彩汇大倾角皮带输送机又称为挡边带式输送机，为一般用途的散状物料连续输送设备，采用的是具有波状挡边和横隔板的输送带。输送倾角可达0°-90°范围内，因此特别适用于大倾角输送。该系列皮带输送机可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业，在工作环境湿度为-15℃--+40℃的范围内输送堆积比重为0.5-2.5t/m³的各种散状物料。大倾角皮带输送机主要适用于输送碎石、石灰石、煤炭、砂、粘土、烧结砂粉、木屑、粮食等物料的输送作业。

大倾角皮带输送机（挡边带式输送机）产品概述：

大倾角皮带输送机（波状挡边带式输送机）是一种新型连续输送设备，它具有输送量大（同其它输送机相比,输送能力提高1.5～2倍）；其通用性强（基本件与通用型带式输送机相同），适用范围广（适用于输送碎石、石灰石、煤炭、砂、粘土、烧结砂粉、木屑、粮食等物料；适用于单位质量为500～2500kg/m3,*大块度约为100～250mm的物料）；结构简单、维护方便、占用空间小且节省投资（可取代输送机、斗提机联合布置形式而直接选用本机型）便于布置等特点，因而在煤炭、电力、冶金、化工、粮食等行业被广泛推广使用。

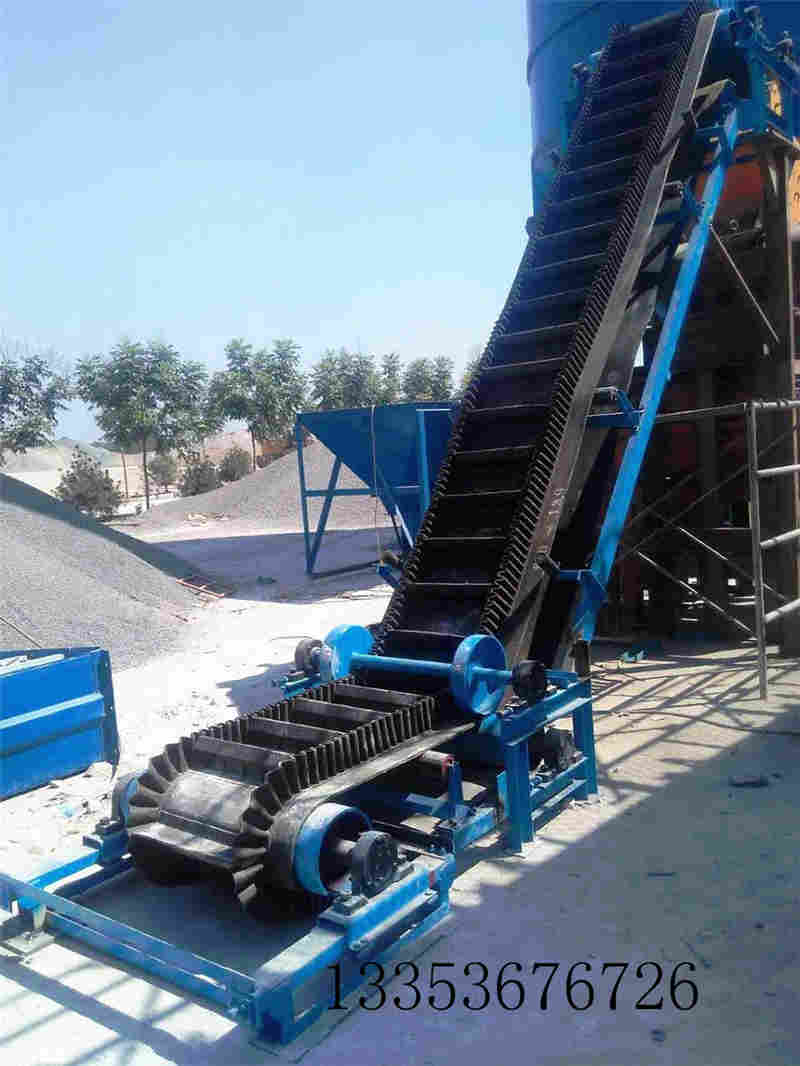

大倾角皮带输送机1

大倾角皮带输送机（挡边带式输送机）产品工作原理:
大倾角皮带输送机（挡边带式输送机）其结构是在平形橡胶运输带两侧粘上可自由伸缩的橡胶波形立式“裙边”，在裙边之间又粘有一定强度和弹性的横隔板组成匣形斗，使物料在斗中进行连续输送。大倾角皮带输送机（挡边带式输送机）可广泛用于煤炭、粮食、建材、化工、水电和冶金等部门,在环境温度为-19℃～+40℃范围内,输送堆积比重为0.5-2.5t/m³的各种散状物料。对于输送有特殊要求的物料,如高温、具有酸、碱性、油类物质或有机溶剂等成分的物料,需采用特殊的挡边输送带。
大倾角皮带输送机（挡边带式输送机）产品主要特点:
1、高倾角；2、大出率；3、不撒料；4、布置灵活。

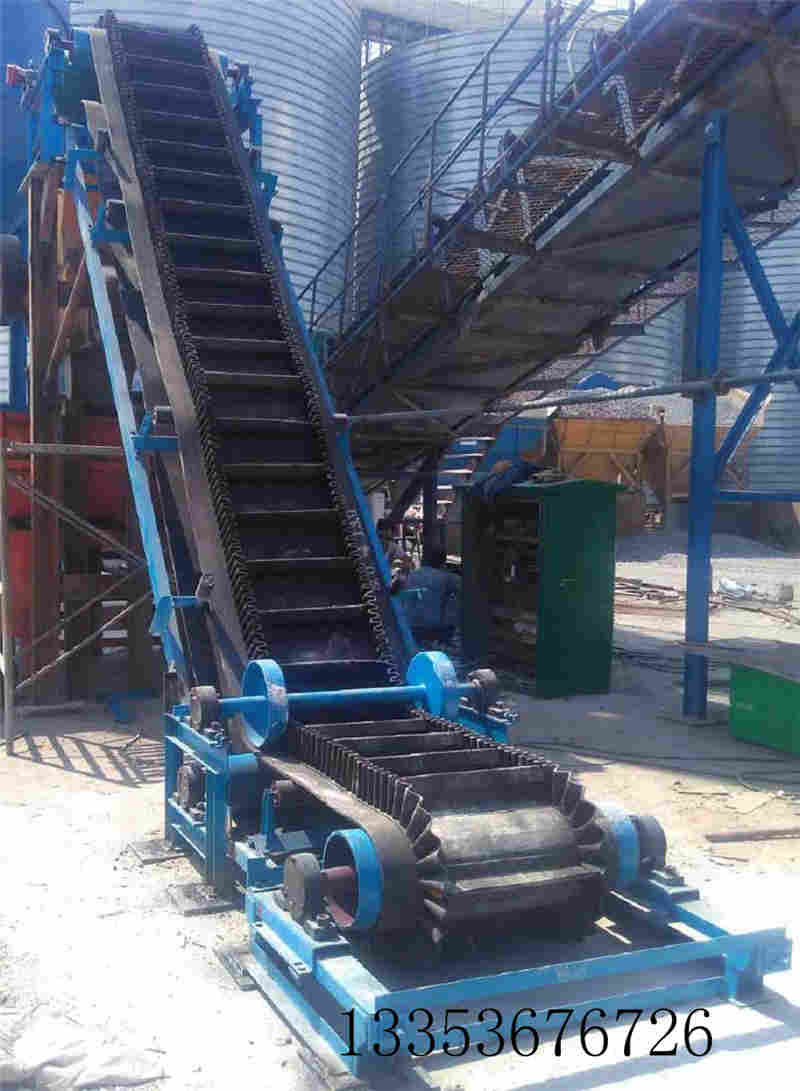

大倾角皮带输送机2

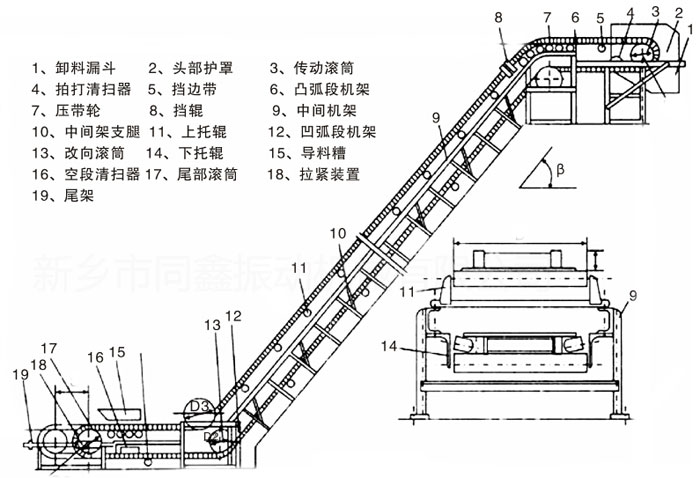

大倾角皮带输送机（挡边带式输送机）产品外形结构示意图：

大倾角皮带输送机产品外形结构图

大倾角皮带输送机（挡边带式输送机）产品主要用途:
1、大倾角皮带输送机（挡边带式输送机）为一般用途的散状物料连续输送设备，采用的是具有波状挡边和横隔板的输送带。因此，特别适用于大倾角输送。
2、该皮带输送机可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业，在工作环境湿度为-15℃--+40℃的范围内输送堆积比重为0.5-2.5t/m3的各种散状物料。
3、对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带。
4、大倾角皮带输送机（挡边带式输送机）输送倾角0°-90°范围内。

大倾角皮带输送机（挡边带式输送机）技术参数表:

带宽B（mm）		300		金彩汇 400		500		650		800
挡边高（mm）		40	金彩汇 60	60	金彩汇 80	80	金彩汇 120	120	金彩汇 160	金彩汇 120	金彩汇 160	200		240
部分输送倾角输送量Q3/h	金彩汇 30°	15	金彩汇 14	20	34	金彩汇 46	71	104	金彩汇 120	金彩汇 128	金彩汇 157	195		235
	金彩汇 45°	11	10	金彩汇 14	26	35	57	83	97	102	127	157		金彩汇 195
	60°	8	7	10	18	25	40	58	金彩汇 69	72	金彩汇 90	金彩汇 112		142
	90°	金彩汇 4	4	5	金彩汇 10	金彩汇 13	21	31	37	金彩汇 38	金彩汇 48	60		76
金彩汇外型尺寸	头轮中心高（mm）	350-100				1100-2000		金彩汇 1300-2000		1300-2000
	尾轮中心高（mm）	335		330-490		金彩汇 600		金彩汇 600		600-800
	中间段带面高（mm）	金彩汇 450		金彩汇 500-700		760-800		800-850		800-1115
	中间段地脚宽（mm）	480		580		870		金彩汇 1020		金彩汇 1220
带宽B（mm）		1000				1200				金彩汇 1400
挡边高（mm）		金彩汇 120	160	金彩汇 200	金彩汇 240	160	200	金彩汇 240	金彩汇 300	160	金彩汇 200	240	300	400
部分输送倾角输送量Q3/h	金彩汇 30°	172	金彩汇 216	267	327	金彩汇 275	331	金彩汇 419	金彩汇 466	319	395	金彩汇 500	564	794
	金彩汇 45°	金彩汇 137	175	金彩汇 216	271	金彩汇 222	金彩汇 267	金彩汇 347	384	金彩汇 258	318	414	金彩汇 465	680
	60°	96	金彩汇 124	153	金彩汇 197	158	金彩汇 190	253	178	184	金彩汇 226	金彩汇 302	337	金彩汇 524
	90°	金彩汇 51	金彩汇 66	83	金彩汇 106	金彩汇 85	102	金彩汇 136	149	98	121	162	180	金彩汇 281
外形尺寸	头轮中心高（mm）	金彩汇 1400-2000						1600-2000
	尾轮中心高（mm）	600-800				金彩汇 800-1000				金彩汇 800-1200
	中间段带面高（mm）	800-1200				1050-1500				1050-1700
	金彩汇中间段地脚宽（mm）	1440				1690				金彩汇 1890

金彩汇订货须知：根据输送机出力要求及工艺布置要求，用户应向生产厂商提供输送机的布置形式及尺寸、带宽、生产率、物料堆积密度等参数；如用户有特殊要求可与生产厂商另行洽谈。
